​比亚迪唐100仪表提示“请检查制动系统”检修

比亚迪唐100仪表提示“请检查制动系统”检修

故障现象：车辆上电后，组合仪表提示“请检查制动系统”，制动真空泵常转。

原因分析：

使用VDS扫描，在发动机ECM里读到故障码：P1205真空泵控制传感器高电压故障；查看发动机数据流，制动助力器压力为0kPa（异常），结合故障码分析故障原因为：

1、制动真空泵故障；

2、制动真空管路漏气；

3、制动助力器压力传感器故障；

4.线路故障。

维修过程：

1.检查真空管路正常（无漏气现象），车辆制动性能正常，真空助力效果良好；

2、故障码无法清除，因数据流中的制动助力器压力为OkPa导致真空泵常转，说明真空泵的控制电路部分是正常的，可排除发动机ECU,真空泵、继电器方面故障的可能，故障的原因与制动助力器压力传感器有关：

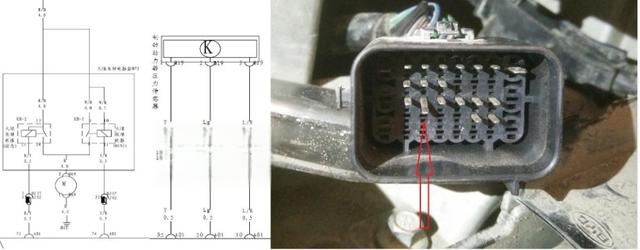

3、参照电路图测量制动助力器压力传感器插头B19-1（传感器电源＋）B19-3（传感器电源地）正常，测量B19-2（信号）至发动机ECM插头A01-50不导通。查看电路图：传感器信号线从发动机线束经过接插件AJBO1/BJA16转至前舱线束，检查接插件AJBO1/BJA16发现AJB01-19歪斜；

4、处理该针脚后，故障码可以清除，数据流显示制动助力器压力为50kPa恢复正常，故障排除。
